Camisas y Bujes de Alineación

Las Camisas y Bujes de Alineación enrolladas de SPIROL están diseñadas para cumplir con uno o más de los siguientes objetivos:

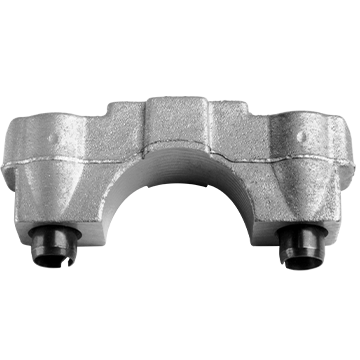

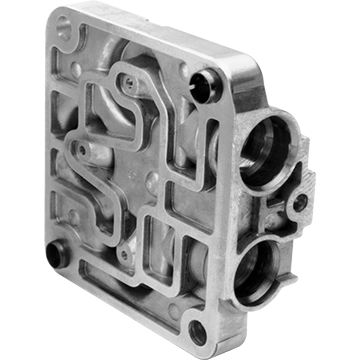

• Ubicar/alinear componentes de acoplamiento
• Eliminar el taladrado de un orificio para tornillo por separado
• Proteger los tornillos de cargas corte, y
• Mantener la integridad de la unión

SPIROL ofrece (3) diferentes opciones de Camisas/Bujes de alineación, cada una diseñada para simplificar el proceso de ensamble y reducir el costo total de manufactura.

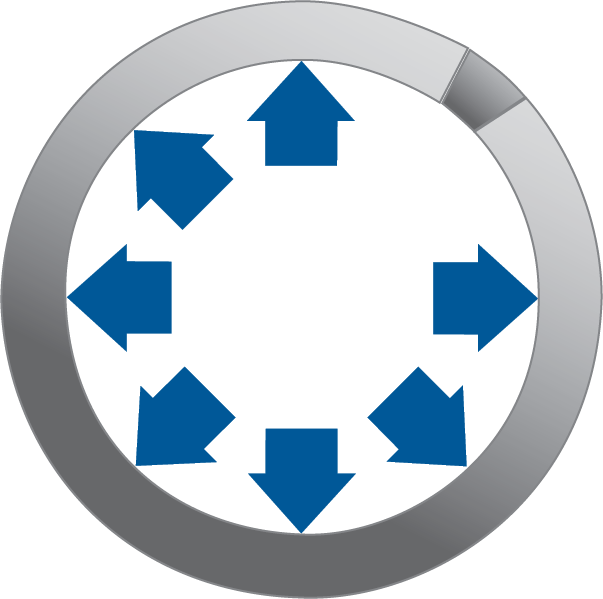

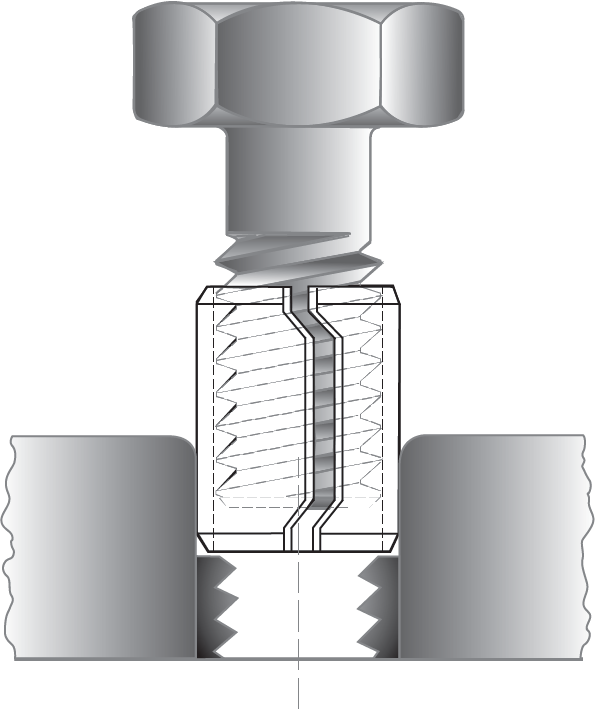

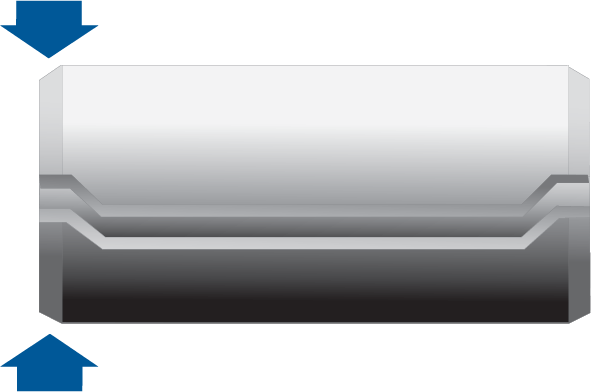

El diseño a base de resortes de las Camisas de Alineación DB100 y las Camisas de Resorte SD200 ofrece ahorros sustanciales de costos en comparación con las opciones de alineación inflexibles, ya que el diámetro flexible permite una mayor tolerancia del orificio y, por lo tanto, elimina la necesidad de perfeccionar el orificio con precisión. Además, el diseño hueco permite que un tornillo o perno de fijación pase a través del diámetro interior eliminando la necesidad de perforar un orificio separado.

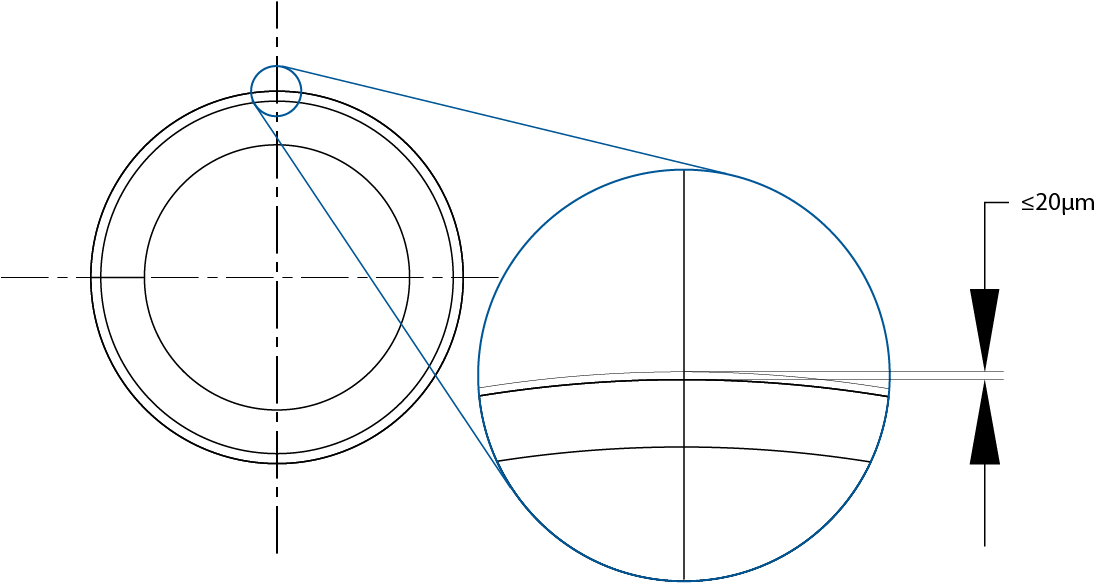

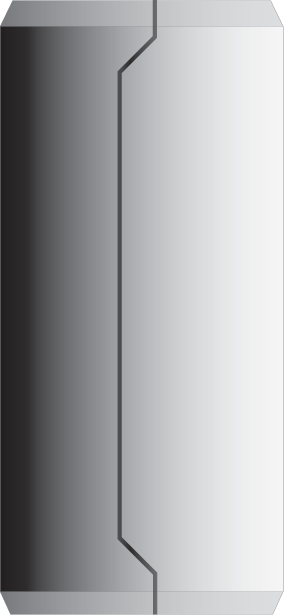

Cuando se requiere una lineación más exacta, re requiere un orificio perforado con precisión a la par de una Camisa de Rectificada. Las Camisas de Alineación Rectificadas GD100 de SPIROL están diseñadas para ser remplazos directos de las Camisas Rectificadas sólidas estándar según la norma ISO 8734. Las Camisas de Alineación Rectificadas GD100 satisfacen los requerimientos de precisión de alineación con un ahorro de peso importante en comparación con su equivalente sólido.

Si se necesita de equipo de instalación, SPIROL también ofrece toda una línea estándar de Equipo de Instalación que tiene tanto módulos manuales como completamente automáticos, con o sin fijación, para ayudarlo con los requerimientos de su ensamble.

Asistencia de ingeniería de aplicaciones: si desea obtener ayuda para seleccionar o diseñar la Camisa o Buje de Alineación adecuados para su aplicación, incluyendo el tamaño de orificio y las tolerancias, solicite asistencia ingeniería. ¡Estamos para ayudarlo!
