Bomba hidráulica

Un fabricante líder de bombas hidráulicas necesitaba un método para fijar de forma permanente engranajes de diferentes tamaños a los ejes. Los engranajes eran de bronce y los ejes de acero inoxidable de la serie 400. Después de encajar a presión los engranajes en su posición, perforaban un agujero parcialmente a través del conjunto, instalaban un Pasador Elástico en Espiral SPIROL® de alta resistencia y fijaban el punto de entrada para garantizar la máxima seguridad. Antes de la participación de SPIROL, este proceso se realizaba manualmente utilizando tres estaciones diferentes. SPIROL ofreció consolidar todas las operaciones en una sola máquina de instalación completa. Dado que el cliente ofrecía muchos tamaños diferentes de conjuntos de engranajes/ejes, la máquina debía ser lo suficientemente versátil como para adaptarse a los 11 conjuntos existentes, así como para poder manejar nuevas variaciones según el diseño. El cambio de herramientas debía ser rápido y sencillo, con poco o ningún ajuste de la máquina. El tiempo de ciclo debía ser inferior a un minuto y se esperaba que las brocas duraran al menos 500 ciclos.

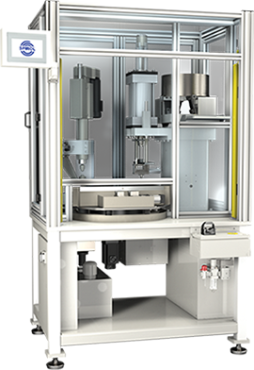

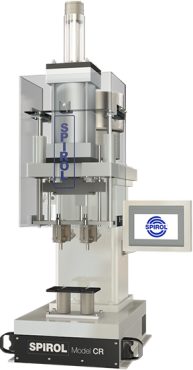

La máquina de taladrado y fijación con pasadores modelo DP de SPIROL consta de una máquina de inserción de pasadores modelo CR estándar, una unidad de taladrado automática de alta precisión y calidad de producción, y una unidad de deslizamiento lineal neumática de precisión para mover los conjuntos entre la unidad de taladrado y la estación de instalación/fijación. Las características de la máquina incluyen:

• Recirculación de refrigerante en la operación de taladrado para controlar la temperatura y eliminar las virutas
• Unidad automática de sujeción/retención de piezas
• Herramientas fácilmente intercambiables para adaptarse a 11 conjuntos diferentes
• Elevación común de taladrado e inserción de pasadores entre todos los conjuntos
• Detección de presencia de pasadores para verificar que se ha instalado un pasador en el conjunto
• Interfaz hombre-máquina Allen Bradley Panel View™ para la programación y el control de todas las funciones de la máquina
• Protección perimetral completa con puertas correderas con enclavamiento de seguridad
• Mesa de máquina SPIROL de alta resistencia con patas ajustables

La solución de SPIROL proporciona un tiempo de ciclo de la máquina de 45 segundos, las brocas producen más de 600 piezas y el cambio de herramientas tarda menos de 15 minutos entre ensambles. Esta máquina duplicó la producción anterior y proporcionó un retorno de la inversión en menos de 12 meses.

Todas las máquinas de instalación estándar de SPIROL pueden mejorarse de manera similar para satisfacer las necesidades de su aplicación específica.
