中国Resortes de Platillo

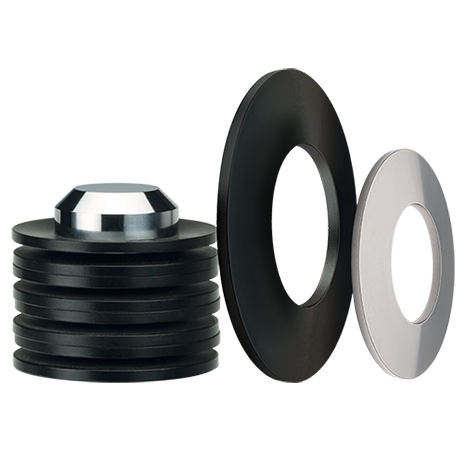

Los Resortes de Platillo son componentes de precisión de forma cónica diseñados para recibir carga axial y, a menudo se denominan incorrectamente resortes de platillo belleville, resortes belleville, arandelas belleville o simplemente arandelas cónicas. Los Resortes de Platillo son únicos y se diferencian de otros tipos de resortes en que sus curvas de fuerza/deflexión son uniformes y repetibles, y la resistencia mínima a la fatiga puede determinarse de forma confiable (según los cálculos estandarizados de la norma DIN EN 16984 [antes DIN 2092]). Los Resortes de platillo pueden cargarse estáticamente de forma continua o intermitente, o someterse dinámicamente a ciclos de carga continua. Pueden utilizarse individualmente o en múltiplos apilados en paralelo, en serie o en una combinación de ellos para lograr la característica de fuerza-deflexión deseada.
Los Resortes de Platillo se prefieren sobre otros tipos de resortes (como los resortes helicoidales, las arandelas belleville, los resortes belleville y las arandelas cónicas) cuando se utilizan en aplicaciones críticas como las válvulas de seguridad, los mecanismos de embrague y freno para ascensores, y los soportes para sistemas de tuberías industriales, debido a su previsibilidad, confiabilidad y resistencia a la fatiga sin precedentes.
Las ventajas de los Resortes de Platillo en comparación con otros tipos de resortes son las siguientes:
- Una amplia gama de características de carga/deformación
- Gran capacidad de carga con una pequeña desviación
- Ahorro de espacio: alta relación entre carga y tamaño
- Desempeño constante bajo cargas de diseño
- Mayor resistencia a la fatiga
- Amortiguación inherente, en especial con el apilamiento en paralelo
- Flexibilidad en la disposición de la pila para satisfacer los requisitos de su aplicación
SPIROL ofrece toda la gama de Resortes de Platillo del Grupo 1 y 2 de la norma DIN EN 16983 (antes DIN 2093) en las Series A, B y C. Además de los tamaños especificados por la norma DIN, SPIROL tiene su propia gama de tamaños estándar en diámetros exteriores de 8 mm a 200 mm para satisfacer las diversas necesidades de sus clientes. Los Resortes de Platillo estándar de SPIROL cumplen con todas las especificaciones de material, tolerancia dimensional y calidad establecidas en la norma DIN EN 16983 (anteriormente DIN 2093), pero en combinaciones de diámetro y espesor que no están incluidas en la norma DIN.
SPIROL también ofrece una línea de Resortes de Platillo de Acero Inoxidable austenítico.
SPIROL suministra Resortes de Platillo individuales como Resortes de Platillo preapilados en configuraciones personalizadas, empaquetados en papel retráctil con una pestaña perforada para facilitar el ensamble.
Elija de entre una amplia gama estándar, o aproveche nuestro servicio de Ingeniería de Aplicaciones gratuito y permítanos colaborar con usted para ayudar a determinar cuál es el Resorte de Platillo o la pila de Resortes de Platillo más apropiada para las necesidades de su aplicación y ensamble en particular.
Resortes de platillo Types
La oferta de Resortes de Platillo de SPIROL consiste en 1) Resortes de Platillo según la norma DIN EN 16983 (antes DIN 2093), 2) Resortes de Platillo estándar de SPIROL con diámetros exteriores que van desde Ø8 mm hasta Ø200 mm diseñados en torno a los cálculos estandarizados de la norma DIN EN 16984 (antes DIN 2092), 3) Resortes de Platillo de Acero Inoxidable Austenítico y 4) Resortes de Platillo Preapilados.
¿No encuentra lo que busca?
¿Necesita ayuda para elegir la fijación de alta calidad y eficaz para su aplicación? Los ingenieros expertos de SPIROL pueden diseñar la solución de Resorte de Platilo más rentable para su aplicación. Déjenos ayudarle.
Especificaciones
Los materiales de acero de alto contenido en carbono y aleación proporcionan una excelente resistencia y vida útil en la mayoría de las aplicaciones. El recubrimiento estándar de fosfato de zinc y aceite proporciona una protección adecuada contra la humedad y la humedad ocasional. Existen acabados protectores más eficaces, pero tienden a desgastarse en aplicaciones dinámicas.
Siempre deben evitarse los acabados galvanizados. La fragilidad por hidrógeno supone un riesgo demasiado grande en Resortes de Platillo muy cargados y con una dureza superior a HRC 40.
El acero inoxidable austenítico es una muy buena opción para aplicaciones estáticas y de bajo ciclo. Aporta fuerzas elevadas y una excelente resistencia a la corrosión. Este material seguirá endureciéndose con el uso, por lo que la vida útil es limitada, pero la resistencia a la fluencia es buena.
Para aplicaciones dinámicas en las que se requiere protección contra la corrosión, se recomiendan los aceros inoxidables de templado por precipitación. Estos aceros son casi tan fuertes como los materiales estándar de los Resortes de Platillo y muy resistentes a la corrosión.
A temperaturas superiores a unos 200 °F (100 °C), los materiales estándar de los platillos pueden empezar a deformarse, o a endurecerse. Entre 300 °F y 400 °F (150 °C y 200 °C) los materiales pierden su resistencia y ya no se consideran viables. Los aceros inoxidables son un poco más resistentes a la temperatura, pero solo hasta 575 °F (300 °C).
| CARACTERÍSTIC | GRUPO 1 | GRUPO 2 |
| A ESPESOR | <1.25mm | 1.25mm ≤ t ≤ 6mm |
| MATERIAL | B Acero alto carbono C67S (1.1231) / UNS G10700 |
W Acero aleado 51CrV4 (1.8159) / UNS G61500 |
| DUREZA | HV 425-510 (HRC 43-50) | HRC 42-52 (HV 412-544) |
| ACABADO | R Fosfatado al zinc y aceitado | |
| SERIES A | De / t ≈ 18 | ho / t ≈ 0.4 |
| SERIES B | De / t ≈ 28 | ho / t ≈ 0.75 |
| SERIES C | De / t ≈ 48 | ho / t ≈ 1.3 |
| MATERIAL | D SAE 301 Acero Inoxidable endurecido (X10CrNi18-8 No 1.4310 / UNS 30100) |
|
| ACABADO | K Bruto, sin aceite | |
PARA PASAR PEDIDOS: Producto / De / Di / t / código de material / código de acabado
EJEMPLO: DSC 25 x 12.2 x 0.7 BR
Directrices de diseño
SPIROL proporciona pautas generales de diseño para ayudar a seleccionar el inserto roscado más apropiado para su ensamblaje de plástico específico. Cada aplicación tiene consideraciones únicas, como el tipo de plástico específico en el que se utilizará el inserto roscado, los requisitos de torsión y tracción, la resistencia a la corrosión, los requisitos de temperatura y los métodos de instalación.
Las pautas de diseño de SPIROL incluyen recomendaciones generales para:
- el diámetro del orificio y el ángulo de inclinación;
- el ajuste del tamaño del orificio según el porcentaje de contenido de relleno;
- la profundidad del orificio;
- la profundidad de instalación del inserto;
- el espesor de pared óptimo/diámetro del tutor;
- el diámetro del orificio de holgura para el componente de acoplamiento.
Acceda a las pautas de diseño para insertos roscados
SPIROL ofrece asistencia de ingeniería de aplicaciones de cortesía no solo para ayudarlo a seleccionar el inserto roscado más apropiado para su ensamblaje de plástico, sino también para ayudarlo a diseñar su ensamblaje a fin de lograr el rendimiento deseado durante la vida útil del proyecto. No dude en contactarnos en cualquier momento para consultar con nuestro equipo de ingeniería de aplicaciones.
Apilado
El apilado de Resortes de Platillo individuales proporciona al diseñador:
- Una amplia gama de posibles combinaciones de fuerza/deformación;
- La capacidad de diseñar curvas de carga específicas para cada aplicación, tanto progresivas como regresivas.
- La oportunidad de incorporar una gama de características de amortiguación en el diseño.

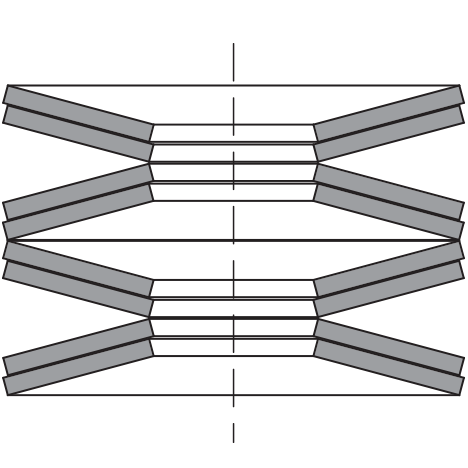

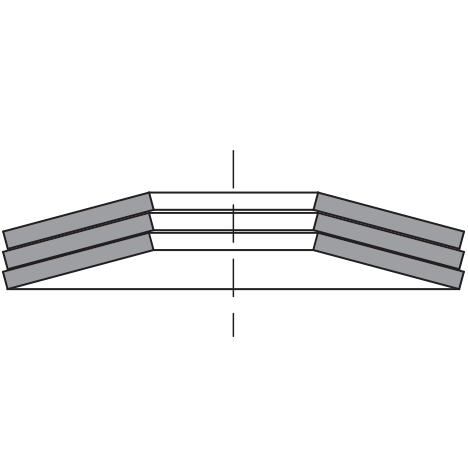

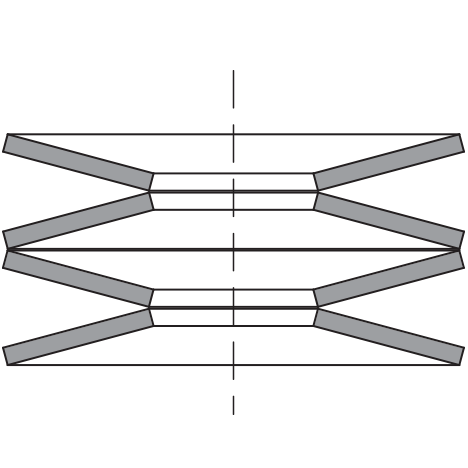

Métodos de apilado
Hay que tener en cuenta la fricción entre las superficies paralelas del Platillo. Un margen razonable es del 2 % al 3 % de la fuerza para cada superficie de deslizamiento, una fuerza mayor para la carga y una fuerza menor para la descarga. Los Resortes de Platillo en paralelo deben estar bien lubricados y se sugiere que el número de platillos en un conjunto paralelo se limite a un máximo de cuatro (4) para reducir la desviación de las características calculadas a las medidas. Los Resortes de Platillo en paralelo tienen mayores características de autoamortiguación (histéresis).
Construcción de la pila
Normalmente se desea que ambos extremos se apoyen en el borde exterior más grande del platillo. Con un número impar de pares en una pila, esto no es posible. En este caso, el extremo que descansa en el borde exterior debe estar dispuesto para estar en el extremo sobre el que se aplica la fuerza (el extremo móvil de la pila).
Historias de aplicaciones exitosas
Resortes de platillo en embrague mecánico de taladro en ángulo recto para trabajo pesado
DESAFÍO DEL CLIENTE:
El ingeniero principal de una destacada empresa de herramientas manuales y eléctricas se puso en contacto con SPIROL para que le ayudara a determinar el mejor diseño de resorte de platillo para un nuevo taladro en ángulo recto para trabajo pesado, liviano, compacto y portátil.
SOLUCIÓN DE SPIROL:
- Ingeniería de SPIROL diseñó dos resortes de platillo especiales apilados en serie para cumplir con los requisitos específicos de fuerza y deflexión.
- Los resortes de platillo ofrecen una mayor capacidad de carga en menos espacio en comparación con los resortes helicoidales convencionales, lo que permite al diseñador hacer que la herramienta sea más compacta.
- A diferencia de las arandelas Belleville que se usan principalmente en aplicaciones estáticas, los resortes de platillo brindan una previsibilidad, confiabilidad y vida a la fatiga incomparables en aplicaciones altamente dinámicas.
- Al asociarse con SPIROL e incorporar nuestra recomendación, el cliente minimizó el costoso tiempo de desarrollo y lanzó con confianza su nuevo taladro de alta calidad al mercado.
Imágenes de productos DEWALT usadas con permiso de DEWALT Industrial Tool Co.
Resortes de platillo en sistemas de frenos mecánicos
DESAFÍO DEL CLIENTE:
Un fabricante de sistemas de frenos accionados hidráulicamente para equipos todoterreno se acercó a SPIROL en busca de ayuda para diseñar un sistema confiable a prueba de fallas para respaldar el ensamble en caso de una falla. Si un sello hidráulico se ve comprometido o el cilindro hidráulico pierde presión por cualquier motivo, los frenos fallan. Sin un sistema adicional a prueba de fallas, este diseño por sí solo tiene una confiabilidad limitada.
SOLUCIÓN DE SPIROL:
- Resortes de platillo recomendados por SPIROL Engineering. Debido a su previsibilidad, alta confiabilidad y una vida de fatiga incomparable, los resortes de disco se prefieren sobre todos los demás tipos de resortes en aplicaciones críticas como este mecanismo de frenado a prueba de fallas.
- En circunstancias normales, el sistema hidráulico mantiene una presión constante sobre los resortes de disco apilados en serie. Si no se mantiene la presión, la pila de resortes de disco se descomprime para activar el mecanismo de frenado.
- Un resorte de compresión o un resorte ondulado no es capaz de proporcionar la fuerza requerida (en el espacio disponible) para accionar los frenos.
- En esta aplicación crítica, el rendimiento y el nivel de previsibilidad del resorte de platillo mejoran la calidad del producto y garantizan la seguridad general.
Pila de resortes de platillo en interruptor de seguridad de sobrecarga en grúa
DESAFÍO DEL CLIENTE:
Un fabricante se acercó a SPIROL para obtener ayuda sobre el diseño de una pila de resortes de platillo que activaría de manera confiable un mecanismo de sobrecarga para una grúa de almacén. El diseñador tenía un rango específico para que funcionara la grúa, y los resortes de platillo debían activar el mecanismo de sobrecarga que evitaba el uso de la grúa con cargas superiores a 2700 kg (26.48 kN). Los parámetros de diseño del fabricante limitaron el diámetro máximo del resorte de disco a 94 mm y una altura de pila de 150 mm.
SOLUCIÓN DE SPIROL:
- El equipo de ingeniería de aplicaciones de SPIROL determinó que (20) resortes de platillo de acero aleado (51CrV4) (DSC 90 x 46 x 5 mm WR) apilados en serie proporcionarían los requisitos de fuerza/deflexión nominal dentro de las limitaciones físicas del diseño.
- Los resortes de platillo apilados en serie funcionan de tal manera que la deflexión es un solo platillo multiplicado por el número de platillos y la fuerza es la misma que la de un solo disco.
- Para garantizar que la pila de resortes de platillo funcione como se desea en las condiciones mínimas y máximas del material, la evaluación de SPIROL Engineering incluyó el cálculo del rendimiento de la pila de resortes de platillo en los límites extremos del rango de tolerancia.
- Al final, la pila de resortes de platillo recomendado cumplió con todos los requisitos de rendimiento dentro de las limitaciones físicas del diseño.
Resortes de platillo en unidades de extracción para máquinas CNC
DESAFÍO DEL CLIENTE:
Los husillos de extracción en las máquinas de tornillo CNC están diseñados para sujetar una pieza mientras se corta a medida y luego se termina. El eje usa un collar para soltar la pieza cuando está completa y luego remacha una nueva pieza. Cuando se configura la máquina, la fuerza de sujeción requerida para sujetar cada pieza en la pinza debe calibrarse con precisión para evitar que el producto terminado se resbale (si la fuerza es demasiado baja) o se aplasta (si la fuerza es demasiado alta). Esta calibración depende de la geometría y el material del producto final. Después de la calibración, la calidad del producto terminado depende de una fuerza de sujeción constante durante miles de ciclos a la vez.
SOLUCIÓN DE SPIROL:
- Cuando se abre la pinza, un cilindro hidráulico comprime 16 resortes de platillo SPIROL apilados en serie.
- Cada vez que se libera la fuerza del cilindro, los resortes de platillo SPIROL proporcionan una fuerza constante para cerrar el collar en la pieza.
- Los resortes de platillo aplicarán de manera confiable la cantidad de fuerza requerida durante la vida útil del ensamble.

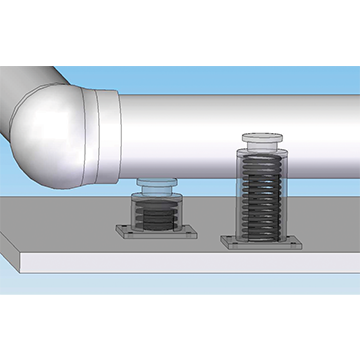

Resortes de platillo para soportes de tubos en sistemas de tubos industriales
DESAFÍO DEL CLIENTE:
Como lo exige el código ASME para tuberías a presión, el diseño y la instalación adecuados son fundamentales para el rendimiento y la seguridad de los sistemas de tuberías. Los sistemas de tuberías industriales se apoyan principalmente en colgadores de varillas, soportes de base o codos de base. Si bien estos soportes estáticos se utilizan para soportar peso, estos sistemas industriales requieren soportes dinámicos para controlar cargas variables en el sistema de tuberías. Por ejemplo, a medida que cambia la temperatura del fluido dentro de la tubería, la tubería se expandirá (cuando está caliente) y se contraerá (cuando está fría) en consecuencia.
SOLUCIÓN DE SPIROL:
- Los resortes de platillo de SPIROL se eligieron en lugar de los resortes helicoidales tradicionales para brindar soporte dinámico en el sistema de tuberías.
- Los resortes de platillo apoyan el sistema manteniendo una presión constante a cualquier temperatura. Esta consistencia se transmite a la unión de la tubería y es esencial para mantener un sellado adecuado. Una junta bien sellada evita que los fluidos se escapen y reduce el costoso mantenimiento.
- Los resortes de platillo SPIROL ofrecen una ventaja a los resortes helicoidales al proporcionar un desplazamiento equivalente en una fracción del espacio. En muchos casos, como debajo de la brida inferior de un intercambiador de calor, se requiere este ahorro de espacio.
