PASADORES ELÁSTICOS EN ESPIRAL

Opciones personalizadas de pasadores elásticos en espiral

Puede confiar en SPIROL como un socio de diseño que lo ayude a resolver problemas particulares. Ya que somos proveedores de muchos clientes con productos e industrias similares, somos capaces de satisfacer la mayoría de las necesidades con nuestros productos estándar sin costo adicional. Cuando la solución está fuera de los requerimientos normales, contamos con los expertos y personal de ingeniería para resolver estos problemas. Al colaborar con SPIROL en la fase de diseño de su proyecto, desarrollaremos una solución que reduzca el costo general de su producto, que mejore la calidad del producto, que aumente la solidez de su proceso de manufactura y que lo lleve al mercado más rápidamente.

Existe un grupo especial de Pasadores Elásticos en Espiral comunes que SPIROL ha diseñado con el paso de los años para satisfacer requerimientos de rendimiento específicos. Esto incluye hacer Pasadores en Espiral de materiales especiales como acero inoxidable 316, cobre de berilio e Inconel, o diseñar los Pasadores en Espiral para satisfacer requerimientos específicos para aplicaciones que dan como resultado diámetros y longitudes personalizados, características especiales, etc.

SPIROL también fabrica Pasadores Elásticos en Espiral y Pasadores Elásticos Ranurados para satisfacer requerimientos para la milicia y el gobierno. Todos los productos vendidos de acuerdo con las especificaciones de la milicia se proporcionan con la documentación requerida de pruebas y certificación. Conozca más sobre los Pasadores Elásticos en Espiral certificados según las especificaciones militares a continuación.

Asistencia de ingeniería de aplicaciones: si desea obtener ayuda para seleccionar el Pasador Elástico en Espiral adecuado, incluyendo la determinación del tamaño del orificio, tolerancia y método de instalación, solicite soporte de ingeniería. ¡Estamos para ayudarlo!

MS / NASM y NAS

Pasadores Elásticos en Espiral

SPIROL fabrica y suministra una gran selección de Pasadores Elásticos en Espiral para aeronaves militares, equipo de navegación, artillería, embarcaciones de la naval, componentes aeroespaciales, etc. Todos los Pasadores en Espiral que se venden al según las especificaciones militares se proporcionan con la documentación de pruebas y certificación necesarios. Los Pasadores en Espiral cumplen con las siguientes especificaciones:

  • MS38086
  • MS51987
  • MS51923
  • MS10971
  • NASM39086
  • NASM51987
  • NASM51923
  • NASM10971
  • NAS1407
  • NAS561



Todas las piezas con la certificación MS, NASM, y NAS cumplen con la norma DFARS.

Todas las piezas con la certificación MS, NASM, y NAS cumplen con la norma DFARS.

Todos los pasadores fabricados según las especificaciones de NAS y NASM (antes MS) se proporcionan con el certificado de conformidad. Esto certifica que los pasadores han sido probados de acuerdo con los planos de muestra indicados en la especificación ANSI A 1.4-1993 (antes MIL-STD-105) a la que se hace referencia en NASM 10971. La siguiente información se proporciona con el certificado de conformidad:

  • Un certificado que declara la conformidad de las pruebas realizadas y de los resultados archivados.
  • Certificaciones de los materiales: resultados reales de la composición
  • Certificaciones del acabado
  • Resultados de las pruebas de dureza
  • Certificación de que SPIROL, como proveedor, cumplió con los requerimientos de las especificaciones y del contrato. Utilizamos una firma y declaración de cumplimiento en nuestras etiquetas de empaquetado para cumplir con este requisito.



Los siguientes Pasadores en Espiral se fabrican bajo pedido:

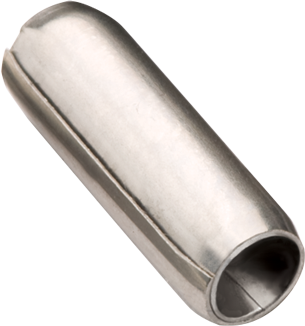

Serie 500 Pasadores en Espiral para Carga Ultraligera

Los Pasadores en Espiral para Carga Ultraligera de la serie 500 fue específicamente diseñada para el uso en materiales blandos o frágiles. La estructura de 1½ vueltas garantiza que la fuerza radial ejercida contra la pared del orificio no supere la resistencia del material del orificio para evitar así su deformación. Estos pasadores también son una solución económica cuando la resistencia del pasador no es importante para el diseño. Entre las aplicaciones típicas de los pasadores de la serie 500 se incluyen: pasadores de bisagra en ensambles de plástico o cerámica, pasadores de alineación y aplicaciones de fijación en las que el orificio está cerca de un extremo del componente de ensamble.

Dentro de la familia de los Pasadores en Espiral para Carga Ultraligera de la serie 500 se encuentran los Pasadores en Espiral para Cosméticos de la serie 550 específicamente diseñados para el uso en estuches de cosméticos.

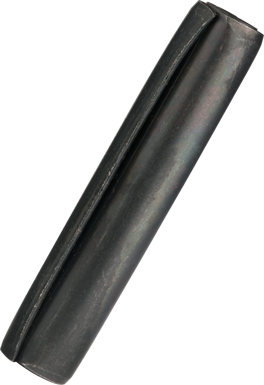

Serie 600 Pasadores en Espiral Superflex

El Pasador en Espiral Supeflex de la serie 600 de SPIROL tiene la espiral exterior suelta y un diámetro de 90º respecto al reborde equivalente al tamaño del orificio para proporcionar una fuerza de inserción menor y una flexibilidad mejorada después de la inserción. El pasador Superflex elimina los problemas de inserción derivados de orificios reforzados con bordes afilados. Un Pasador en Espiral Superflex no se deforma durante la inserción y se mantiene recto. Un ejemplo de la aplicación principal del pasador Superflex es cuando se inserta en un eje con ambos extremos expuestos para acoplarse a un componente de embrague ranurado.

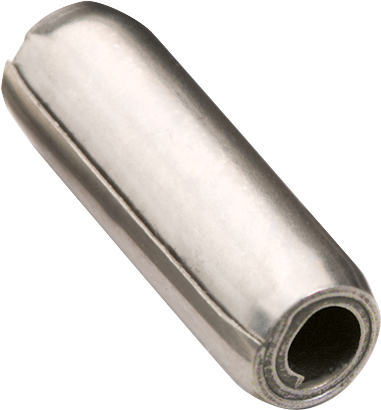

Pasadores Elásticos en Espiral de Acero Inoxidable 316

SPIROL fabrica Pasadores Elásticos en Espiral de acero inoxidable 316 para satisfacer los requerimientos de aplicaciones específicas. El acero inoxidable tipo 316 es similar al acero inoxidable tipo 302/304 con un poco mayor contenido de níquel y la adición de molibdeno. El contenido de molibdeno aumenta en gran manera la resistencia química de esta aleación. El 316 muestra una mayor resistencia contra las picaduras debido al agua de mar, ácido acético, salmueras de cloruro, sodio y calcio, soluciones de hipoclorito, ácido fosfórico y los licores de sulfito y ácidos sulfurosos utilizados en la industria del papel y la pulpa. Esta aleación también es austenítica, no magnética y no endurecible mediante métodos convencionales. El acero inoxidable 316 tiene mejores propiedades mecánicas a temperaturas elevadas que el 302/304 y ofrece una excelente integridad mecánica a temperaturas bajo cero. Las aplicaciones típicas de los Pasadores en Espiral de acero inoxidable 316 de SPIROL incluyen las siguientes: marina, equipos de procesamiento, industrial, petrolera y gas, y médica.

Soluciones personalizadas

Si no logra encontrar el Pasador Elástico en Espiral con el diámetro, longitud, material o acabado que necesita de entre nuestra gama estándar, o si no está seguro sobre qué pasador es el más apropiado para su ensamble, Solicite el soporte de ingeniería a nuestro equipo y lo ayudaremos a encontrar la solución más rentable para su aplicación.

Solicitar soporte de ingeniería
