中国Sobremoldeados
SPIROL fabrica varios tipos de Limitador de Compresión Sobremoldeados que están diseñados para su instalación en el ensamble plástico durante el proceso de moldeado. Al moldear el Limitador de Compresión en el ensamble de plástico, se incrementa el tiempo de moldeado ya que el operador o un robot de posicionamiento debe cargar cada limitador sobre el pasador central antes de cerrar la cavidad del molde. Se requiere del posicionamiento preciso del limitador sobre el pasador central, de lo contrario se puede dañar el molde.
Limitadores de Compresión de las Series CL460 sobre-moldeado ovalados y CL500 formados deben ser sobre moldeados en el ensamble, mientras que los Limitadores de Compresión Maquinados de Precisión en Aluminio de la serie CL 6000 & CL6100, Serie CL8000 & CL8100 Maquinado de Precisión en Latón and CL620 Propósito General en Aluminio pueden ser sobre-moldeados o instalados a presión en el ensamble. Todos los Limitador de Compresión sobremoldeados de SPIROL pueden utilizar pasadores centrales industriales estándar.

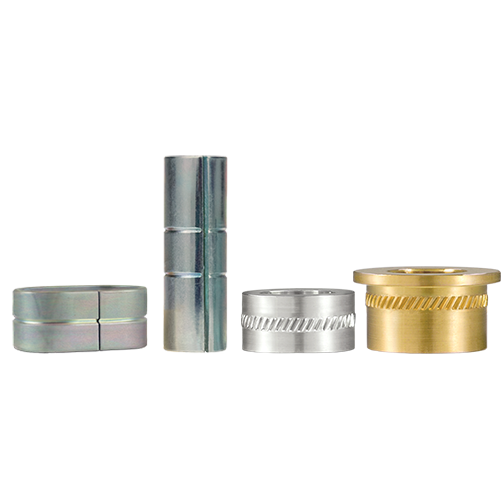

Los Limitadores de Compresión sobremoldeados estándar de SPIROL incluyen: la serie CL500 sobremoldeada, CL460 sobremoldeada ovalada, serie CL6000, CL6100 y CL620 de aluminio y la serie CL8000 y CL8100 de latón.
Asistencia de ingeniería de aplicaciones: si desea obtener ayuda para seleccionar el Limitador de Compresión apropiado, incluyendo el espesor de plástico, tamaño del orificio y tolerancia recomendados para su ensamble, solicite soporte técnico. ¡Estamos para ayudarlo!
Limitadores de Compresión Sobremoldeados Simétricos (redondos)
Sobremoldeados

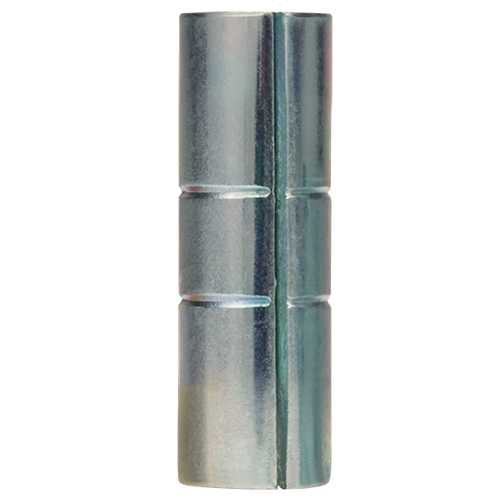

La serie CL500 se fabrica con bajo contenido de carbono y con la ranura a tope para prevenir la entrada del plástico en el diámetro interior de Limitador de Compresión durante el proceso de moldeado. También ofrece características antirrotación una vez montado en el ensamble. Los surcos radiales proporcionan retención axial. La serie CL500 cuenta con clasificación nominal para tornillos de hasta clase ISO 8.8/Grado 5.
Limitadores de Compresión Simétricos Maquinados de Precisión
Aluminio
La serie CL6000 está maquinada a partir de aluminio 2024 ya que este grado ofrece la mejor combinación de fuerza, resistencia anticorrosión, maquinado y costo. Algunas ventajas adicionales del aluminio son su ligereza (1/3 del peso del latón), es un 40 % más resistente que el latón y no contiene plomo. Estos limitadores se pueden moldear o insertar en el ensamble. La tolerancia de maquinado del diámetro interior permite el asentamiento apropiado sobre pasador central cuando se moldea en el ensamble. Al insertarlo en el ensamble, están diseñados con una guía que permite posicionarlo libremente en el orificio antes terminar su instalación. Una vez instalado, el estriado proporciona una excelente retención dentro del orificio. La serie CL6000 cuenta con clasificación nominal para tornillos de hasta clase ISO 10.9/Grado 8
La Serie CL6000 reemplaza a la CL600
Latón
La serie CL8000 está maquinada a partir de latón 360. De manera similar a la serie CL6000, la serie CL8000 puede moldearse o insertarse en el ensamble. Las aplicaciones para los Limitadores de Compresión de latón y aluminio de SPIROL son muy similares, sin embargo, para admitir un tornillo de la misma clase o grado, los limitadores de latón tienen paredes de mayor espesor debido a una menor resistencia del material. Aunque esto aumenta el tamaño y el peso del limitador comparados con la serie CL6000, unas paredes más gruesas proporcionan más superficie de apoyo para el componente de acoplamiento. El motivo principal por el cual un diseñador elige la serie CL8000 es para aquellas aplicaciones que requieran un cambio del aluminio hacia la serie galvánica para que el limitador sea más noble. La serie CL8000 cuenta con clasificación nominal para tornillos de hasta clase ISO 10.9/Grado 8.
La Serie CL8000 reemplaza a la CL800
Limitadores de Compresión con Cabeza Maquinados de Precisión
Aluminio con Cabeza
El limitador de aluminio con cabeza de la serie CL6100 es el mismo que el de la serie CL6000, añadiendo una cabeza. Esta proporciona una superficie de apoyo adicional en el componente de acople cuando no se usan tornillos con arandela incluida o arandelas.
La Serie CL6100 reemplaza a la CL601
Latón con Cabeza
El limitador de latón con cabeza de la serie CL8100 es el mismo que el de la serie CL8000, añadiendo una cabeza. Similar a la serie CL6100, la cabeza proporciona una superficie de apoyo adicional en el componente de acople cuando no se usan tornillos arandela incluida o arandelas.
La Serie CL8100 reemplaza a la CL801
Limitadores de Compresión Propósito General Simétricos Maquinados de Precisión
Aluminio
La serie CL620 está diseñada para ser usados en aplicaciones no críticas e industrias con requisitos de ensamble más holgados. Similar a la Serie CL6000, esta serie es fabricada a partir de Aluminio liviano y sin plomo; ofrecida en un rango de tamaños más estrechos con tolerancias generosas que permiten una fabricación altamente eficiente. Para aplicaciones que son altamente automatizadas con requisitos más estrictos de tolerancias, o si una configuración con cabeza es requerida, se debe considerar las series CL6000/CL6100.
Limitadores de Compresión Sobremoldeados Ovales
Sobremoldeados y Ovalados

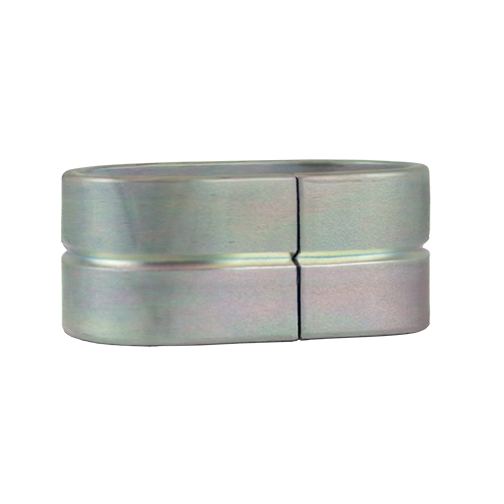

La serie CL460 es similar a la serie CL400 ovalada, pero se fabrica con la ranura a tope para prevenir la entrada del plástico en el diámetro interior durante el proceso de moldeado. Se fabrica con acero con alto contenido de carbono y esta serie también satisface espacios adicionales de hasta 2.25 mm sobre un eje. La serie CL460 cuenta con clasificación nominal para tornillos de hasta clase ISO 8.8.
Tipos Adicionales de Limitadores de Compresión
Soluciones personalizadas
Si no logra encontrar el Limitador de Compresión con el diámetro, longitud, material o acabado que necesita de entre nuestra gama estándar, o si no está seguro sobre qué Limitador de Compresión es el más apropiado para su ensamble, Solicite el soporte de ingeniería a nuestro equipo y lo ayudaremos a encontrar la solución más rentable para su aplicación.
