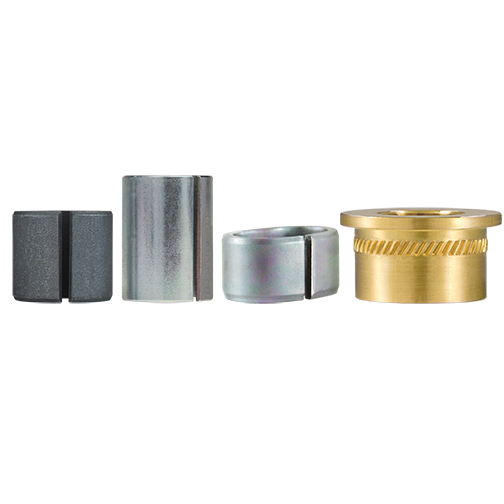

中国Instalados después del moldeado
SPIROL fabrica varios estilos de Limitadores de Compresión instalados después del molde para su instalación en el componente plástico después de que se completa el proceso de moldeado. La instalación de los Limitador de Compresión después de que el plástico se haya enfriado generalmente resulta en un menor costo total de instalación, ya que no existe un tiempo de ciclo adicional asociado con la colocación de los limitadores de compresión sobre los pasadores centrales durante el proceso de moldeo. Los Limitadores de Compresión instalados después del molde también eliminan cualquier inquietud por dañar el molde debido a componentes colocados incorrectamente.
Todos los Limitador de Compresión con ranura (Serie CL220 con Ranura, Serie CL200 con Ranura - Perfil Delgado, Serie CL350 con Ranura - Pared Gruesa, Serie CL400 con Ranura - Ovalada) se deben instalar después del moldeado insertando el limitador en el orificio después de que el proceso de moldeado haya terminado. Los limitadores de compresión de pared recta con estrías (Serie CL6000 & CL6100 Maquinado de Precisión en Aluminio, Serie CL8000 & CL8100 Maquinado de Precisión en Latón and CL620 Propósito General en Aluminio) se pueden instalar ya sea presionando el limitador en el orificio o moldeando el limitador en el ensamble.
Los Limitadores de Compresión para después del moldeado estándar de SPIROL incluyen: la Serie CL220 con Ranura, CL200 con Ranura - Perfil Delgado, Serie CL350 con Ranura - Pared Gruesa, Serie CL400 con con Ranura - Ovalada, Serie CL6000, CL6100, y CL620 de Aluminio y la serie CL8000 y CL8100 de Latón.
Asistencia de ingeniería de aplicaciones: si desea obtener ayuda para seleccionar el Limitador de Compresión apropiado, incluyendo el espesor de plástico, tamaño del orificio y tolerancia recomendados para su ensamble, solicite soporte técnico. ¡Estamos para ayudarlo!
Limitadores de Compresión Simétricos (redondos)

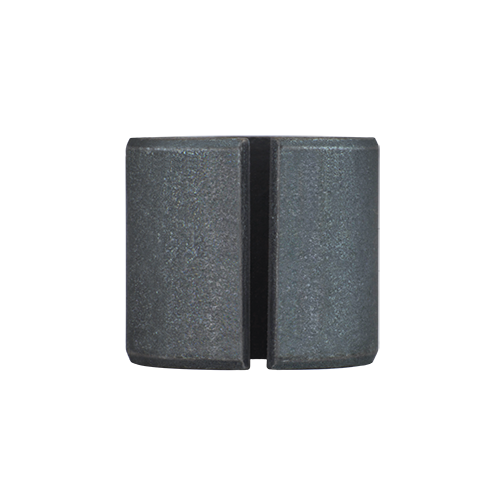

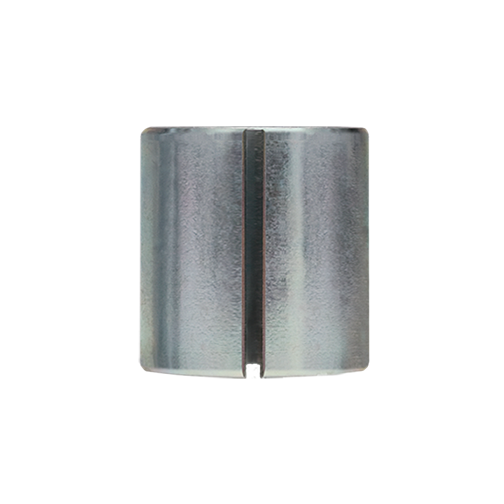

Con Ranura
El Limitador de Compresión de la serie CL220 está fabricado en acero de alto carbono y está diseñado para una instalación posterior al moldeado. La fuerza elástica generada durante la instalación proporciona autorretención en el ensamble. El diámetro flexible se adapta a amplias tolerancias de orificio y la ranura está diseñada de tal manera que las piezas no se engancharán cuando estén sueltas. Una vez instalado, el limitador CL220 proporciona una holgura mínima de 1 mm alrededor del diámetro del tornillo para compensar la desalineación. El limitador CL220 es el único Limitador de Compresión estándar acabado con un revestimiento protector de ArmorGalv®, un revestimiento de difusión térmica de aleación de zinc complementado con dos selladores que brindan más de 1000 horas de protección contra las salpicaduras de sal en aplicaciones muy corrosivas, como las del sector naval, automotriz, minería y la fabricación industrial. Una de las ventajas adicionales de ArmorGalv® es que no hay superficies insignificantes, ya que todo el diámetro interno (DI) del limitador recibe un revestimiento y una protección total. El limitador CL220 está clasificado para su uso con tornillos ISO de hasta clase 8.8. El limitador CL220 ofrece la gama más amplia de combinaciones de longitud y diámetro estándar para adaptarse a una variedad de requisitos de aplicación.
Con Ranura - Perfil Delgado
De manera similar a la serie CL220, el Limitador de Compresión de perfil delgado CL200 tiene un diámetro interior (DI) más pequeño después de la inserción y un perfil general reducido con menos holgura libre alrededor del tornillo. Una vez instalado, el limitador CL200 proporciona una holgura libre mínima de 0.5 mm en comparación con la holgura libre mínima de 1 mm del limitador CL220. El limitador CL200 está clasificado para su uso con tornillos ISO de hasta clase 8.8.

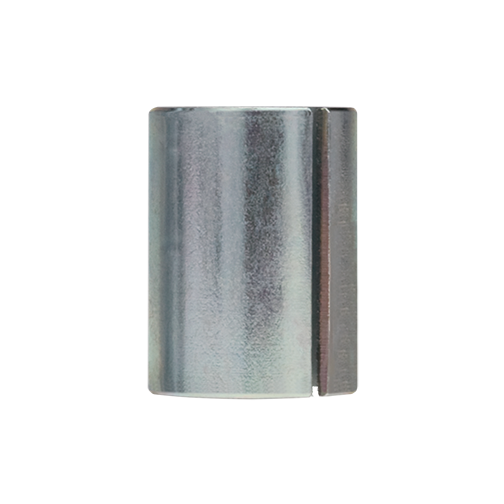

Con Ranura - Pared Gruesa
El limitador CL350 se diseñó con una pared más gruesa para aumentar la superficie de contacto cuando se sujeta contra materiales de blandos. La holgura generosa de los tornillos también ayuda en la alineación posicional cuando se utilizan múltiples limitadores de compresión en un ensamble. El limitador CL350 está clasificado para su uso con tornillos ISO hasta clase 10.9.
Limitadores de Compresión Simétricos Maquinados de Precisión

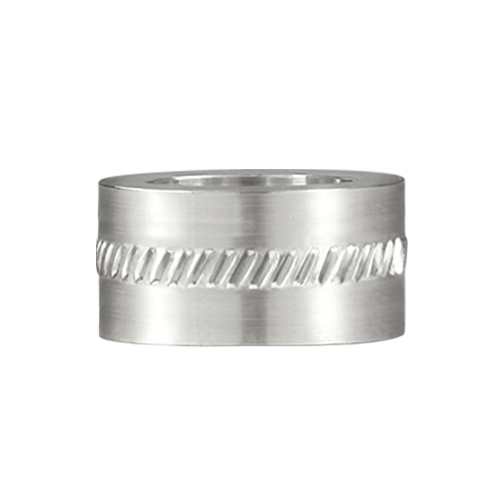

Aluminio
La serie CL6000 está maquinada a partir de aluminio 2024 ya que este grado ofrece la mejor combinación de fuerza, resistencia anticorrosión, maquinado y costo. Algunas ventajas adicionales del aluminio son su ligereza (1/3 del peso del latón), es un 40 % más resistente que el latón y no contiene plomo. Estos limitadores se pueden moldear o insertar en el ensamble. La tolerancia de maquinado del diámetro interior permite el asentamiento apropiado sobre pasador central cuando se moldea en el ensamble. Al insertarlo en el ensamble, están diseñados con una guía que permite posicionarlo libremente en el orificio antes terminar su instalación. Una vez instalado, el estriado proporciona una excelente retención dentro del orificio. La serie CL6000 cuenta con clasificación nominal para tornillos de hasta clase ISO 10.9/Grado 8
The CL6000 supersedes the CL600

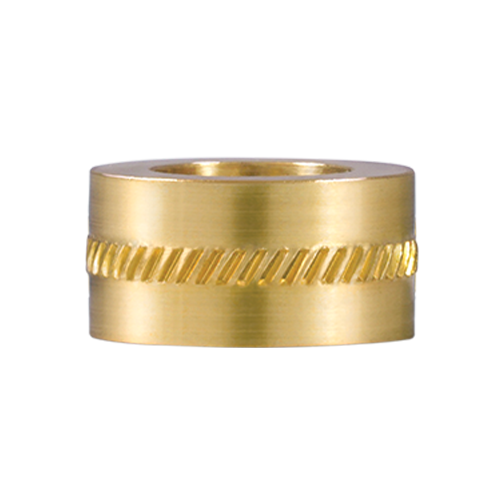

Latón
La serie CL8000 está maquinada a partir de latón 360. De manera similar a la serie CL6000, la serie CL8000 puede moldearse o insertarse en el ensamble. Las aplicaciones para los Limitadores de Compresión de latón y aluminio de SPIROL son muy similares, sin embargo, para admitir un tornillo de la misma clase o grado, los limitadores de latón tienen paredes de mayor espesor debido a una menor resistencia del material. Aunque esto aumenta el tamaño y el peso del limitador comparados con la serie CL6000, unas paredes más gruesas proporcionan más superficie de apoyo para el componente de acoplamiento. El motivo principal por el cual un diseñador elige la serie CL8000 es para aquellas aplicaciones que requieran un cambio del aluminio hacia la serie galvánica para que el limitador sea más noble. La serie CL8000 cuenta con clasificación nominal para tornillos de hasta clase ISO 10.9/Grado 8.
The CL8000 supersedes the CL800
Limitadores de Compresión con Cabeza Maquinados de Precisión

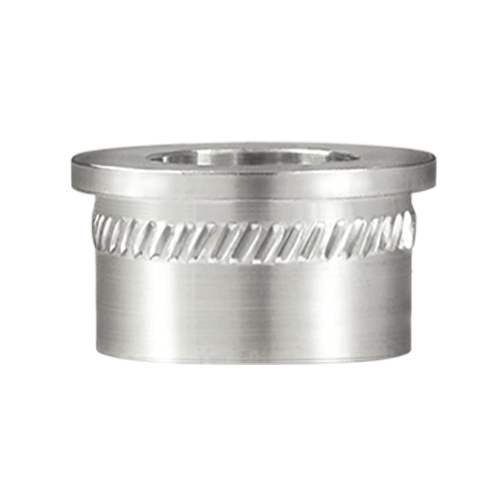

Aluminio con Cabeza
El limitador de aluminio con cabeza de la serie CL6100 es el mismo que el de la serie CL6000, añadiendo una cabeza. Esta proporciona una superficie de apoyo adicional en el componente de acople cuando no se usan tornillos con arandela incluida o arandelas.
The CL6100 supersedes the CL601

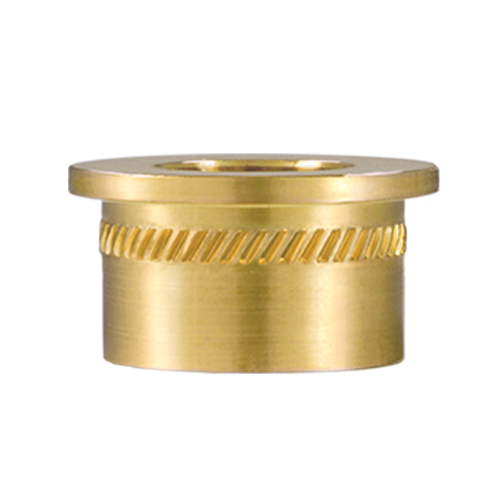

Latón con Cabeza
El limitador de latón con cabeza de la serie CL8100 es el mismo que el de la serie CL8000, añadiendo una cabeza. Similar a la serie CL6100, la cabeza proporciona una superficie de apoyo adicional en el componente de acople cuando no se usan tornillos arandela incluida o arandelas.
The CL8100 supersedes the CL801
Limitadores de Compresión Propósito General Simétricos Maquinados de Precisión

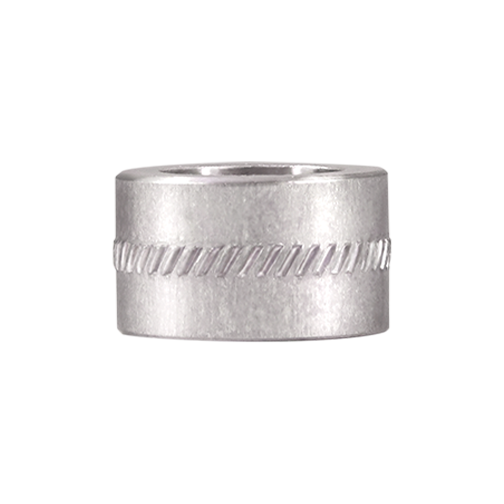

Aluminio
La serie CL620 está diseñada para ser usados en aplicaciones no críticas e industrias con requisitos de ensamble más holgados. Similar a la Serie CL6000, esta serie es fabricada a partir de Aluminio liviano y sin plomo; ofrecida en un rango de tamaños más estrechos con tolerancias generosas que permiten una fabricación altamente eficiente. Para aplicaciones que son altamente automatizadas con requisitos más estrictos de tolerancias, o si una configuración con cabeza es requerida, se debe considerar las series CL6000/CL6100.
Limitadores de Compresión Ovalados

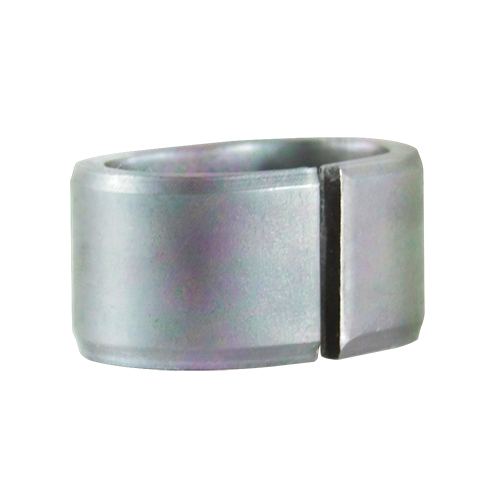

Con Ranura - Ovalados
Hechos de acero al alto carbono, la serie CL400 ovalada se adapta a holguras adicionales de hasta 2.25 mm en un eje, proporcionando flexibilidad adicional sobre limitadores de compresión circulares en linea central y apilado de tolerancias. Este limitador ovalado con ranura es formado y es la fuerza elástica la que proporciona una retención positiva en el orificio. El método de fabricación rolado genera importantes ahorros de costos comparado con productos maquinados de similar aspecto y características. La serie CL400 cuenta con clasificación nominal para tornillos de hasta ISO Clase 8.8.
Tipos Adicionales de Limitadores de Compresión
Soluciones personalizadas
Si no logra encontrar el Limitador de Compresión con el diámetro, longitud, material o acabado que necesita de entre nuestra gama estándar, o si no está seguro sobre qué Limitador de Compresión es el más apropiado para su ensamble, Solicite el soporte de ingeniería a nuestro equipo y lo ayudaremos a encontrar la solución más rentable para su aplicación.
Tecnología de instalación para Limitadores de Compresión
SPIROL ofrece equipos de instalación diseñados específicamente para facilitar el ensamble rentable y de alta calidad de sus Limitadores de Compresión en sus ensambles plásticos moldeados. Nuestro equipo de instalación de Limitadores de Compresión va desde máquinas manuales hasta totalmente automatizadas con control estadístico de procesos y opciones a prueba de errores. Somos la única empresa de nuestro tipo que ofrece una solución total integrada.
Historias de aplicaciones exitosas

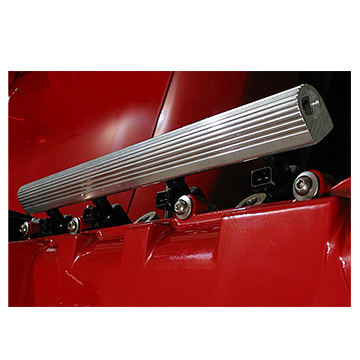

Limitadores de compresión en un soporte de riel de combustible
DESAFÍO DEL CLIENTE:
Un fabricante de sistemas de inyección de combustible había incorporado el uso de dos soportes de acero para sujetar el riel de combustible a la parte superior del motor. Como un esfuerzo de ahorro de costos, consideraron usar soportes de plástico en lugar de los soportes de acero existentes. Para evitar la deformación de los soportes de plástico durante el apriete de los pernos, se requerirían limitadores de compresión.
El fabricante se acercó a SPIROL para ayudarlo a seleccionar el limitador de compresión más rentable para su ensamble de riel de combustible.
SOLUCIÓN DE SPIROL:
- Ingeniería de SPIROL recomendó que el fabricante del riel de combustible evalúe el uso del limitador de compresión de costura dividida CL200 de SPIROL en función de la carga de prueba nominal del perno utilizado y la relación de longitud a diámetro del limitador requerido para el soporte de plástico.
- Un limitador de compresión laminado fabricado con acero con alto contenido de carbono (sin tratamiento térmico) es una fracción del costo de un limitador de compresión mecanizado.
- Además, la flexibilidad del limitador de compresión laminado permitió al fabricante del riel de combustible ampliar su tolerancia de orificios, lo que redujo aún más el costo del ensamble en comparación con la tolerancia de orificio más ajustada que se requeriría para un limitador de compresión mecanizado.
- Debido al hecho de que el fabricante diseñó un limitador de compresión CL200 estándar de SPIROL en su ensamble de soporte, se proporcionaron muestras del inventario para pruebas y aprobación inmediatas.
- El limitador de compresión de costura dividida CL200 de SPIROL cumplió con las expectativas de rendimiento de la aplicación de riel de combustible y fue la opción más rentable en comparación con otros tipos de limitadores de compresión.
